NOME ATTREZZATURA

NOME FABBRICANTE

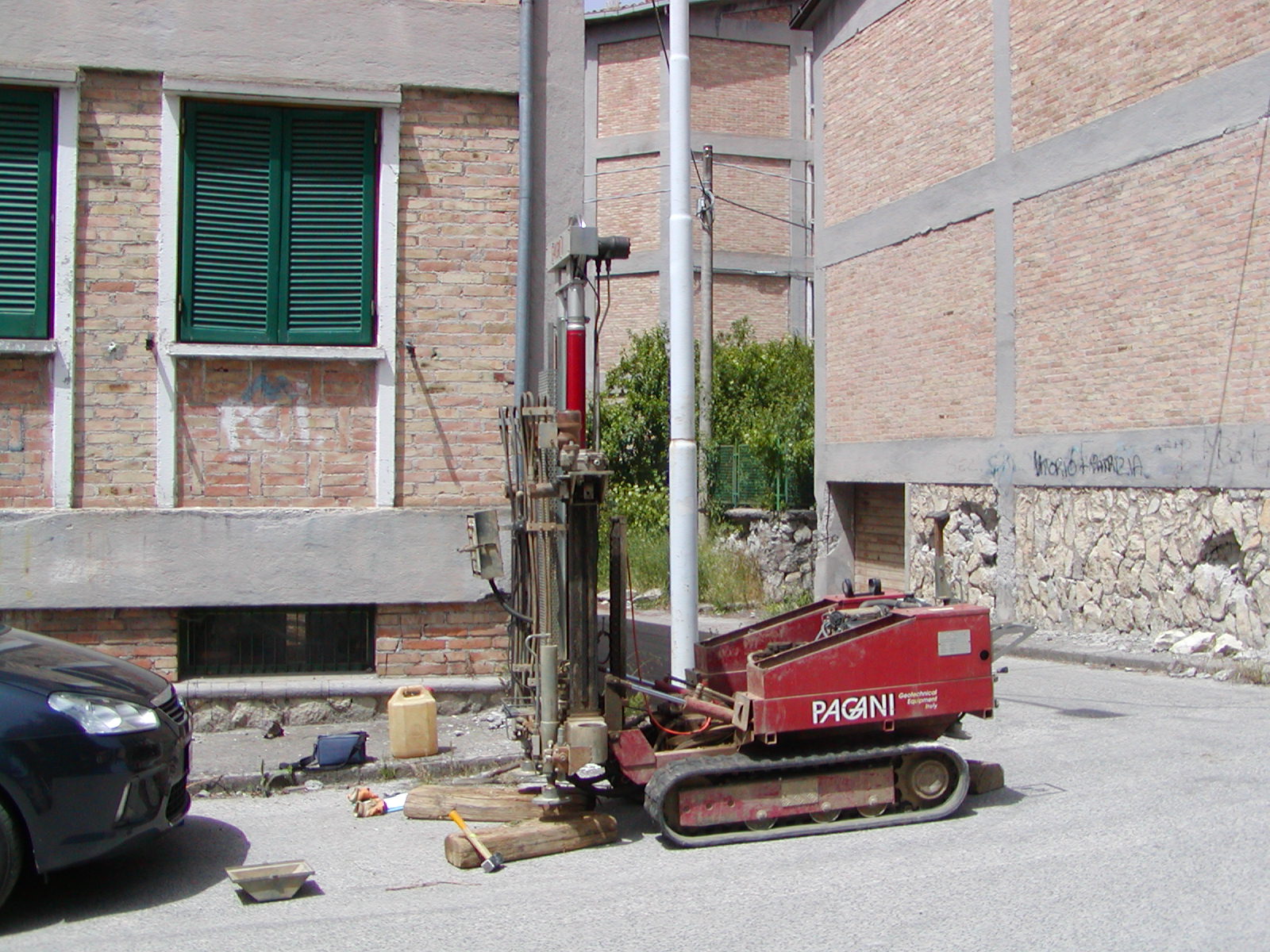

PENETROMETRO MECCANICO STATICO e DINAMICO

Ditta PAGANI S.r.l.
– Tipo: TG63/200
– Numero di matricola: 155/1995-2001
– Anno di costruzione: 2001

DATI TECNICI

Classificazione ISSMFE (1988) : Super pesante (DPSH) M>60Kg

Cingolato a carreggiata fissa: Larghezza 1,1m;

Ingombro macchina:
– Larghezza 1,1m
– Lunghezza m
– Altezza m;

Stabilizzatori idraulici indipendenti:
- Anteriori n.2
– Posteriori n.1;

DINAMICO

Peso massa battente M=63,5Kg;

Altezza di caduta libera H=0,75m;

Peso sistema di battuta Ms=0,5Kg;

Diametro Punta Conica D=50,5mm;

Area Base punta conica A=20cmq;

Angolo apertura punta 90°;

Lunghezza aste La=1,0m;

Peso aste per metro Ma=6,3Kg;

Prof. giunzione 1 asta=0,2m;

Avanzamento punta 0,2m;

STATICO

Punta conica meccanica f=35,7mm;

Angolo apertura punta 60°;

Area punta Ap=10cmq;

Manicotto laterale di attrito tipo Begemann’;

Velocità di avanzamento costante V=2cm/sec (+-0,5cm/sec);

Spinta massima nominale dello strumento 20t.
